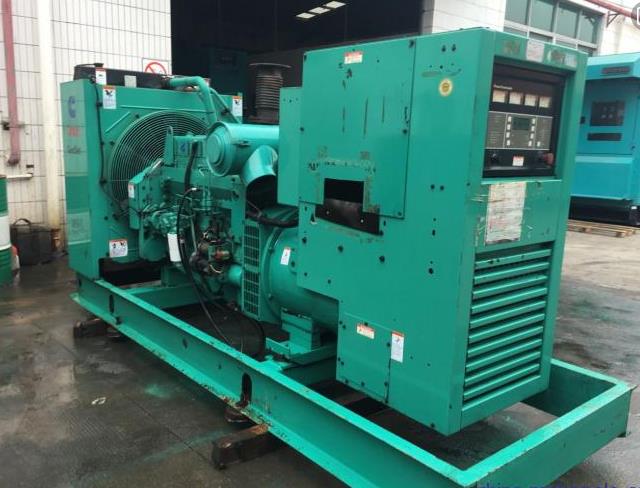

康明斯柴油發電機組電氣控制系統由柴油機轉速控制系統、柴油機監控系統和電球的電壓穩壓系統三部分組成：

1、柴油機轉速控制系統：

主要由測速磁頭、電子調速板、油泵的電子執行器組成。柴油發電機工作時，轉速必須穩定在1500rpm（50Hz）或1800rpm（60Hz）。

發電機負載增大時，柴油機的轉速在瞬間會出現下降的現象，安裝在飛輪殼上的測速磁頭馬上感應到柴油機的轉速變化，并將此變化的電信號輸送到電子調速板，電子調速隨即增大對油泵的電子執行器的供應電流值，使油泵的供油量增加，柴油機的轉速隨之上升，直至穩定在我們設定的轉速值上。

柴油機轉速不穩定，若是由于電氣元件的故障，則會是由電子調速板、電子執行器或測速磁頭而引起。若是由于機械元件故障而引起，則會是由柴油格過臟、柴油管漏氣、油泵機械故障或柴油機功率虧損過大而引起。

2、柴油機監控系統：

主要由水溫傳感器、油壓傳感器、水溫高報警器、機油油壓低報警器、直流監控器等組成，主要監控柴油機的工作狀態參數。

一般情況下，柴油機工作水溫超過93℃，水溫預報警開關動作，柴油機進行水溫高預報警，此時應停機檢查，水溫超過102℃，水溫高正式報警停機。

柴油機機油壓力低于21PSI，機油壓力低預報警開關動作，柴油機進行機油壓力低預報警，此時應停機檢查，機油壓力低于15PSI，油壓低正式報警開關動作，機組自動停機。

水溫傳感器、油壓傳感器、水溫報警器、油壓報警器將感應的信號傳遞到直流監控器，直流監控器根據感應信號而作出正確的判斷，從而對柴油機的工作狀態進行監控。

3、電球的電壓穩壓系統：

每臺電球均配有一塊穩壓板（AVR），STAMFORD電球的穩壓板主要常用型號有MX321、MX341、SX440。其中MX321的為三相輸入（P6、P7、P8），而MX341和SX440的反饋采樣電壓為兩相輸入（P6、P6、P7）或（P7、P7、P8）。

對于配備PMG勵磁機的電球，MX341可代替MX321，對于沒有配備PMG勵磁機的電球，必須采用SX440。
